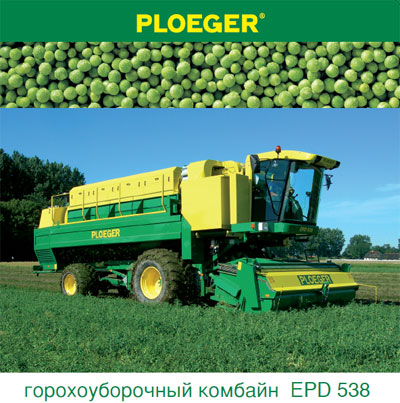

Горохоуборочный комбайн

Эффективная система обмолота

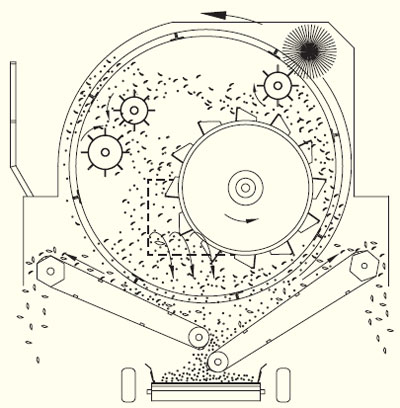

4-х битерная система обмолота обеспечивает более интенсивный обмолот, особенно при густом стеблестое. Такая система позволяет наиболее оптимально использовать всю поверхность решета грохота. Использование практически всей поверхности решёт улучшает качество обмолота и повышает производительность.

Битер большого диаметра оснащен множеством небольших лопастей, покрытых нейлоновыми накладками, чтобы избежать возможного повреждения. Стручки, подаваемые небольшими порциями, трутся о поверхности решет молотильного барабана. Продукт направляется между основным битером и сателлитом, где происходит повторный обмолот. Затем продукт распределяется по противоположной стороне молотильного барабана, проходит между вторым сателлитом и решетами барабана и возвращается от них на основной битер с центральным вращающимся стриппером. Угол установки битерных лопастей обеспечивает быструю транспортировку продукции через барабан.

Обмолоченная масса выходит из барабана сзади, через боковые наклонные ленты и проходит по всей длине подбарабанного транспортёра для отделения зеленого горошка или овощных бобов от мусора, который затем выбрасывается наружу. Обмолоченная продукция скатывается с боковых наклонных лент на 650-мм. ленту центрального конвейера.

Спецификация горохоуборочного комбайна EPD 538



Двигатель	Дизельный двигатель Deutz, типа TCD-2015-v06-4v с водяным охлаждением
Мощность:	300 кВт при 1500 об/мин.
Привод	Гидростатический на 4 колеса
Скорость
В поле:	0 - 7,1 км/час
На дороге:	0 - 26 км/час
Шины
Передние:	30.5 LR 32 172 A8
Задние:	700 - 26.6 - 8 слоев
Рулевое управление	На задние колеса Рулевой привод с усилителем
Радиус поворота	8.780 мм. (внутренний)
Бункер
Грузоподъемность	2200 кг
Емкость резервуаров
Топливный бак:	950 л
Гидравлическое масло:	350 л

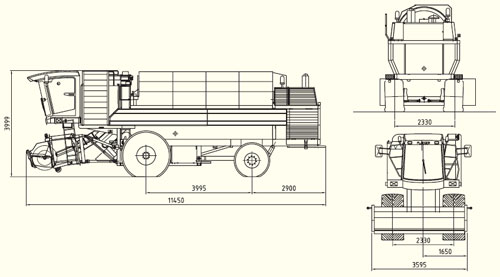

Габариты
Длина:	11 000 мм
Ширина:	3 999 мм
Высота:	3 999 мм
Общий вес:	22 600 кг
Выравнивание
Продольное:	12%
Поперечное:	15%

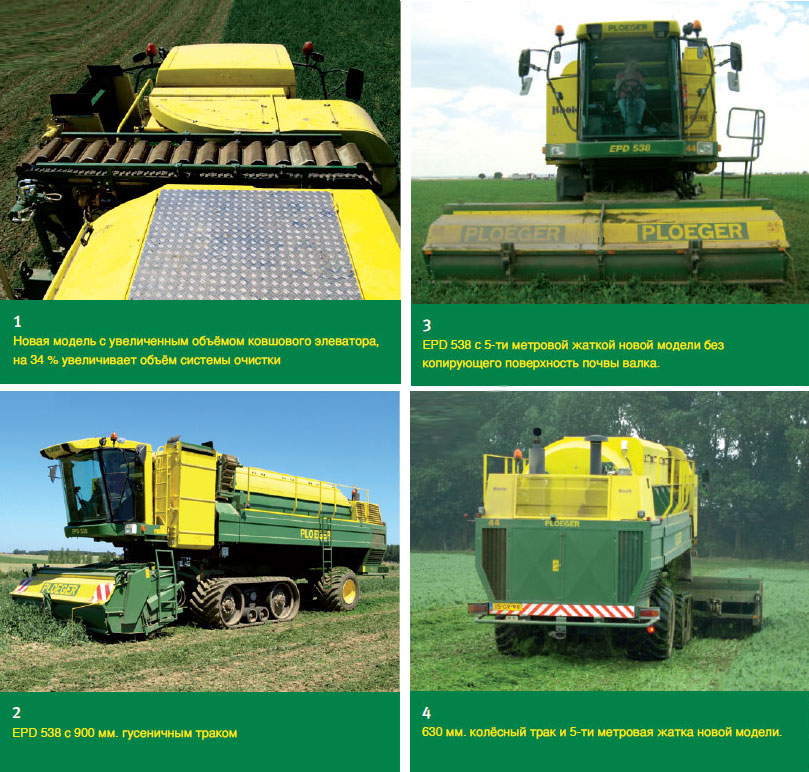

Более близкий взгляд на модель EPD 538

Лента центрального конвейера

Лента центрального конвейера транспортирует обмолоченный, частично очищенный продукт на ковшовый элеватор. Лента может переключаться в реверсный режим в процессе мойки/чистки машины и грязь напрямую выводится через основное выходное окно.

Вентилятор очистки

Как только обмолоченная продукция поступает с ленты центрального конвейера на ковшовый элеватор, включается мощный регулируемый вентилятор очистки, установленный на всасывание воздуха, поток которого обдувает продукт, очищая его на 80%.

Система отделения стручка

Из объемных ковшей ковшового элеватора продукт подается на ленту конвейера, шириной 1,34 м. Как только он доходит до точки разгрузки на ленте отделения стручков, включается второй регулируемый вентилятор, который служит для очистки продукции от отходов. Неоткрытые стручки возвращаются конвейерной лентой на молотильный барабан. Очищенные горошины падают на ленту на дне бункера, которая может перемещаться в обоих направлениях для оптимальной загрузки бункера, емкостью в 2,5 тонн. Лента разгрузки бункера сконструирована таким образом, чтобы обеспечить разгрузку бункера в движении без каких-либо потерь продукции.

Максимальные результаты с помощью комбайнов для уборки зелёного горошка, стручковой фасоли и овощных бобов.

Выгодное вложение средств

Обеспечение высокой эффективности уборки урожая с максимальным результатом. Вот в чём суть вопроса. В течение десятилетий компания Ploeger напряженно работает над разработкой и созданием высокотехнологичной и надежной уборочной техники. Многолетний конструкторский и практический опыт нашел свое воплощение в этом технически совершенном самоходном горохоуборочном комбайне. Машина EPD 538 является логическим продолжением успешных моделей EPD 490, EPD 520 и EPD 530. Заново разработанная система обмолота, установка новой мощной жатки и эффективной системы очистки обеспечили в итоге более высокую пропускную способность комбайна и надежность его эксплуатации при любых погодных условиях, при любом состоянии почвы и урожая. В результате компания добилась максимальной производительности техники при низких эксплуатационных и амортизационных расходах и низких затратах на техническое обслуживание. Вот что такое уборка урожая с максимальной отдачей.
